Принципиальная схема теплового пункта

Принципиальная схема теплового пункта (ТП) — это схема, отражающая состав технологических узлов и элементов, их взаимосвязи и принципы работы теплового пункта. Схема зависит от особенностей потребителей тепловой энергии, обслуживаемых пунктом, и источника, снабжающего ТП тепловой энергией.

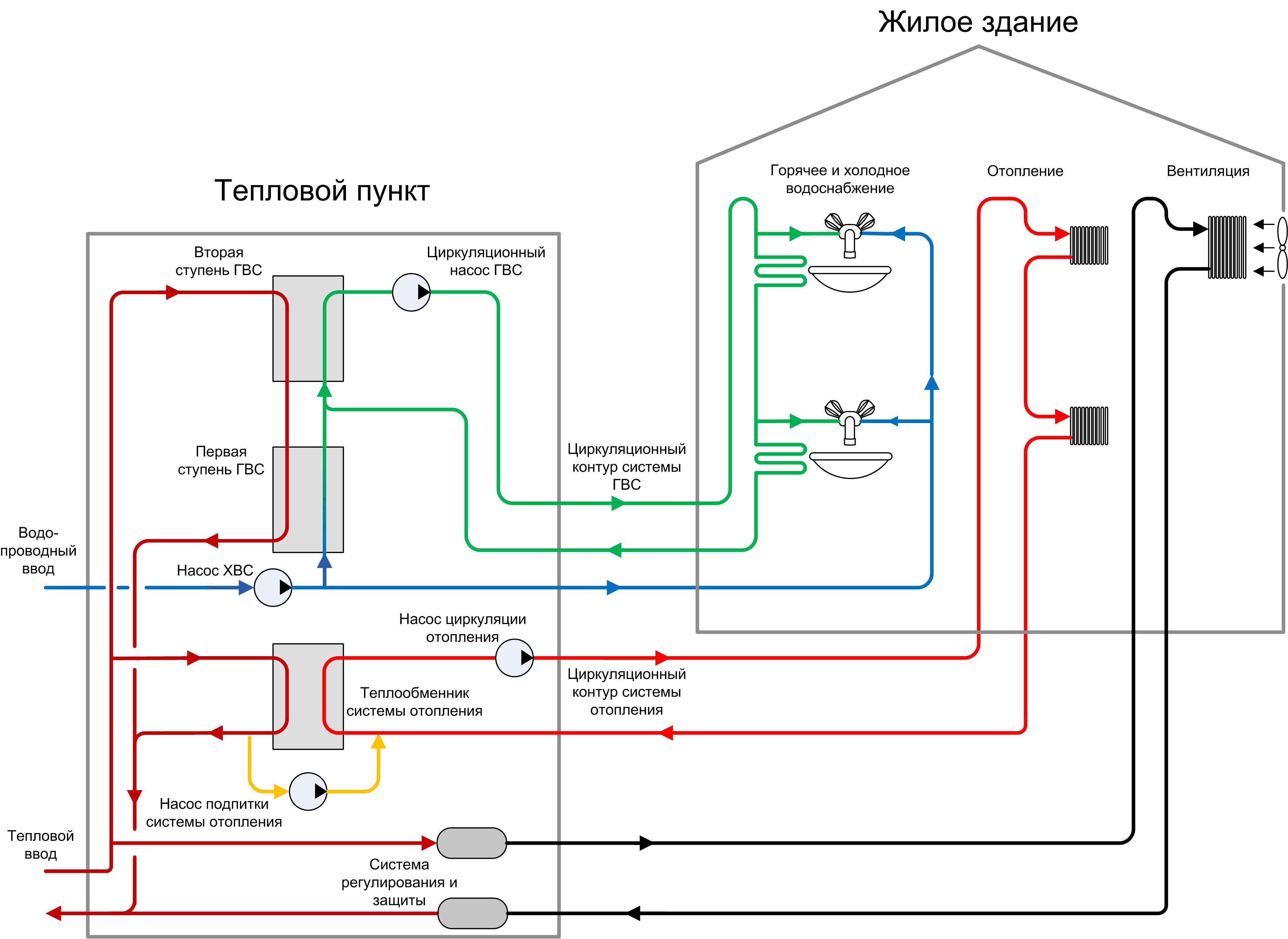

Место размещения схемы

Наиболее распространённая схема — с независимым присоединением системы отопления и закрытой системой горячего водоснабжения. Однако принципиальные схемы могут различаться в зависимости от параметров сети и решаемых технических задач.

Тепловая схема ИТП - Чертежи, 3D Модели, Проекты, Инженерные системы, Теплоснабжение

Устройство

В схеме теплового пункта могут быть, например:

Узел отопления. Для восполнения потерь во внутреннем контуре предусматривается линия подпитки, для защиты от тепловых расширений — расширительные баки. Температура регулируется с помощью двухходового или трёхходового клапана, в зависимости от температуры наружного воздуха.

Узел горячего водоснабжения. В системе поддерживается постоянная температура с помощью двухходового регулирующего клапана, установленного на линии теплоносителя. Для движения горячей воды в циркуляционном контуре на обратном трубопроводе устанавливают циркуляционные насосы.

Узел ввода и учёта тепловой энергии. В нём установлены расходомеры на подающем и обратном трубопроводах (а также на линии подпитки) для учёта потребляемой тепловой энергии, фильтры грубой и тонкой очистки, регулятор перепада давления.

Принцип работы

Теплоноситель, поступающий в ТП по подающему трубопроводу, отдаёт тепло в подогревателях систем ГВС и отопления, а также поступает в систему вентиляции потребителей, после чего возвращается в обратный трубопровод и по магистральным сетям отправляется обратно на теплогенерирующее предприятие для повторного использования. Часть теплоносителя может расходоваться потребителем.

Для восполнения потерь в первичных тепловых сетях на котельных и ТЭЦ существуют системы подпитки, источниками теплоносителя для которых являются системы водоподготовки этих предприятий.

Нормы проектирования

Проектирование тепловых пунктов по принципиальным схемам регулируется, например, СП 41-101-95 «Проектирование тепловых пунктов». В своде правил приведены требования к объёмно-планировочным и конструктивным решениям помещений тепловых пунктов, даны рекомендации по расчёту и подбору оборудования, приборов учёта, контроля и автоматизации.
